Compuerta Lógica NOR 👨🏽‍💻

Tabla de contenidos
  1. Compuerta Lógica NOR 👨🏽‍💻
  2. ¿Qué es una Compuerta Lógica NOR?
  3. ¿Cómo es una Compuerta Lógica NOR?
  4. Operaciones con Compuerta Lógica NOR
  5. Compuerta NOR de Múltiples Entradas
  6. Ejemplo Práctico
  7. Ventajas y Aplicaciones
  8. Consejos Prácticos para Diseñar con Compuertas NOR
  9. Circuitos Integrados NOR
  10. Conclusiones
  11. Preguntas Frecuentes

La compuerta NOR es una pieza clave en las complejas redes lógicas de la electrónica actual. Explora su funcionamiento y aplicaciones prácticas en este artículo. ¡Prepárate para potenciar tus proyectos con la lógica NOR! 🚀

¿Qué es una Compuerta Lógica NOR?

La compuerta NOR es un componente lógico esencial que realiza una operación de negación OR (NO-OR). En otras palabras, su salida es baja (0) cuando cualquiera de sus entradas son altas (1).

Compuerta lógica nor

¿Cómo es una Compuerta Lógica NOR?

Internamente, una compuerta NOR puede estar compuesta por transistores y otros elementos electrónicos. Su símbolo en los diagramas es una forma de arco de medio círculo que representa la operación OR seguido por un pequeño círculo que denota la negación.

Compuerta lógica nor

Operaciones con Compuerta Lógica NOR

La compuerta NOR es un componente básico en electrónica digital y realiza operaciones lógicas fundamentales utilizando dos o más entradas. A continuación, se describen las operaciones básicas de la compuerta NOR:

  1. Operación Lógica NOR(Inversor Lógico de la compuerta OR):
  • La compuerta NOR puede considerarse como una «inversor lógico de la compuerta OR».
  • Si asignamos valores booleanos (1 o 0) a las entradas, el resultado de la compuerta NOR será 1 solo cuando todas las entradas sean o.
  • Expresión Booleana:
Línea Superior en HTML
X=A+B

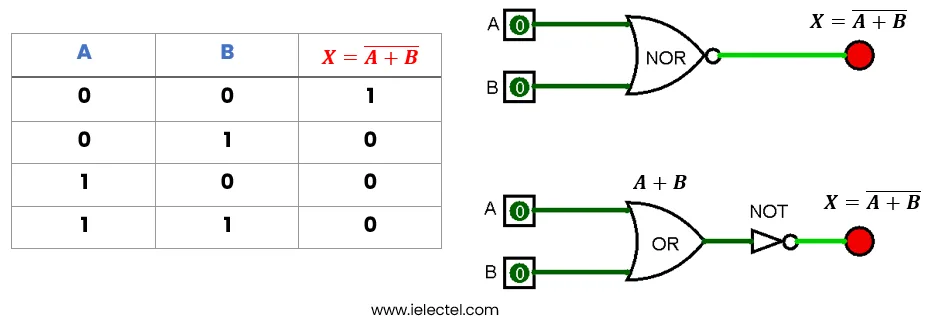

  • Tabla de verdad:
Compuerta lógica nor


La combinación de una compuerta OR y una compuerta NOT de manera específica permite formar la compuerta NOR. La compuerta OR efectúa una operación de «suma lógica» entre dos o más entradas, generando un valor verdadero (1) si al menos una entrada es verdadera. En cambio, la compuerta NOT invierte el valor de su única entrada, de modo que si es verdadera, la salida será falsa, y viceversa.

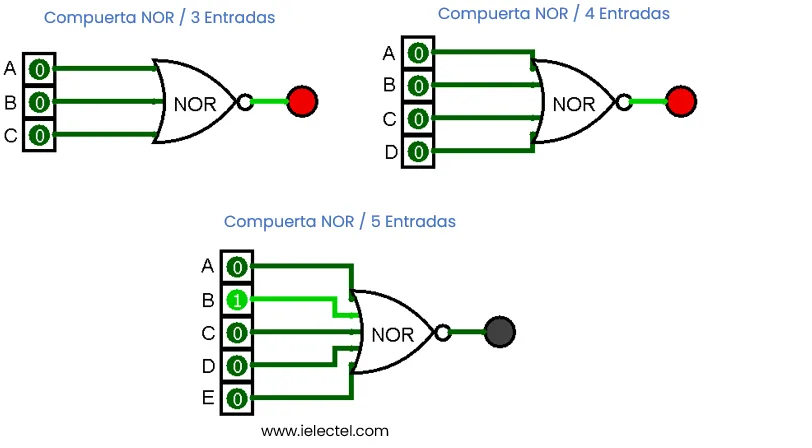

Compuerta NOR de Múltiples Entradas

Las compuertas NOR con varias entradas son extensiones de la compuerta NOR básica, que tiene dos entradas. La compuerta NOR de múltiples entradas realiza la operación lógica NOR para más de dos entradas. Aquí te explico cómo funcionan y cómo se expresan:

  1. Funcionamiento:
    • Una compuerta NOR con n entradas devuelve un resultado verdadero (1) cuando todas las n entradas son falsas (0). Caso contrario, el resultado es falso (0).
  2. Expresión Lógica:
    • La expresión lógica para una compuerta NOR de n entradas es A1​ NOR A2​​ NOR … NOR An​​ , donde A1​​,A2​,…,An​​ son las entradas.
  3. Símbolo:
    • El símbolo de una compuerta NOR de n entradas se representa con una forma de arco de medio círculo que representa la operación OR seguido por un pequeño círculo que denota la negación con n entradas, y la salida se encuentra en la parte inferior del símbolo.
Compuerta lógica nor

Ejemplo Práctico

Imagina una puerta de garaje controlada por una compuerta NOR. La puerta se abrirá solo si ni el control remoto (A) ni el sensor de presión en el suelo (B) están activados al mismo tiempo.

– 2 Entradas

– 3 Entradas

Ventajas y Aplicaciones

  1. Diseño Eficiente de Circuitos: La compuerta NOR es clave en el diseño eficiente de circuitos, especialmente en situaciones donde se necesita activar una salida en condiciones específicas.
  2. Lógica de Control Avanzada: En sistemas de control, la compuerta NOR permite crear lógicas más complejas al combinar múltiples señales de entrada y determinar la salida basada en la lógica booleana.

Consejos Prácticos para Diseñar con Compuertas NOR

  1. Identifica Condiciones de Activación:
    • Antes de diseñar, identifica claramente las condiciones bajo las cuales deseas que la salida de la compuerta NOR se active.
  2. Documenta tu Diseño:
    • Etiqueta las entradas y salidas para una comprensión clara del circuito, facilitando el mantenimiento y la colaboración en proyectos.

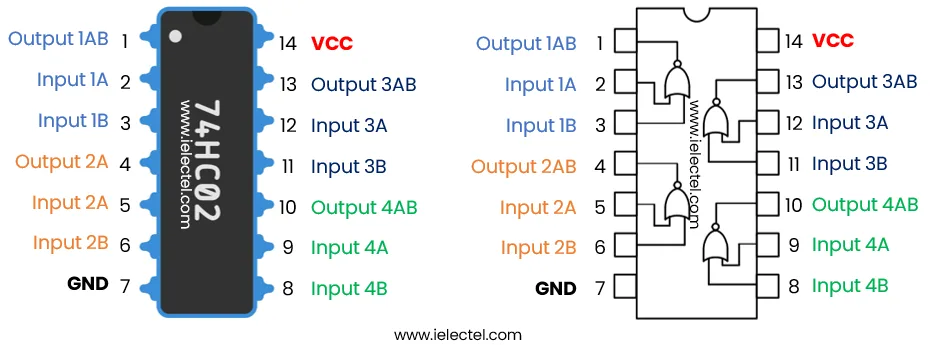

Circuitos Integrados NOR

74LS02:
Descripción: Circuito integrado TTL que incluye cuatro compuertas NOR de dos entradas cada una. Ideal para aplicaciones donde se necesita realizar operaciones lógicas NOR.		74HC02:
Descripción: Integrado CMOS con cuatro compuertas NOR de dos entradas. Ofrece alta velocidad y bajo consumo de energía, siendo versátil en aplicaciones digitales.		CD4001:
Descripción: Circuito integrado CMOS que contiene cuatro compuertas NOR de dos entradas cada una. Confiabilidad y eficiencia en el diseño de circuitos lógicos.		SN74LS27:
Descripción: Integrado TTL con tres compuertas NOR de tres entradas cada una. Adecuado para operaciones lógicas más complejas en proyectos electrónicos.
74F02:
Descripción: Circuito integrado FAST que incluye cuatro compuertas NOR de dos entradas cada una. Proporciona alta velocidad en aplicaciones digitales avanzadas.		MC74VHC02:
Descripción: Integrado CMOS con cuatro compuertas NOR de dos entradas. Diseñado para operación de alta velocidad y bajo consumo de energía.		CD4025:
Descripción: Circuito integrado CMOS que contiene tres compuertas NOR de tres entradas cada una. Ideal para aplicaciones que requieren lógica NOR con múltiples entradas.		SN74HC03:
Descripción: Integrado CMOS con cuatro compuertas NOR de dos entradas cada una. Compatible con la lógica HC y adecuado para diversas aplicaciones en electrónica digital.

Conclusiones

La compuerta NOR, con su capacidad única de activar la salida en condiciones específicas, es una herramienta valiosa en la caja de herramientas del diseñador electrónico.
