Compuerta Lógica OR 🧠
La electrónica moderna se apoya en componentes fundamentales 🛠️, ¡y una estrella esencial es la compuerta OR! 🌐 En este post, exploraremos a fondo los conceptos clave, aplicaciones y cómo integrarla efectivamente en tus proyectos electrónicos. 🚀⚙️
¿Qué es una Compuerta Lógica OR?
La compuerta OR es una puerta lógica básica con dos o más entradas y una salida. Su función principal es generar una salida «1» si al menos una de las entradas es «1». En términos más simples, la compuerta OR indica que la salida es verdadera si al menos uno de los caminos de entrada es verdadero. Te compartimos su símbolo y su tabla de verdad.
¿Cómo es una compuerta Lógica OR?

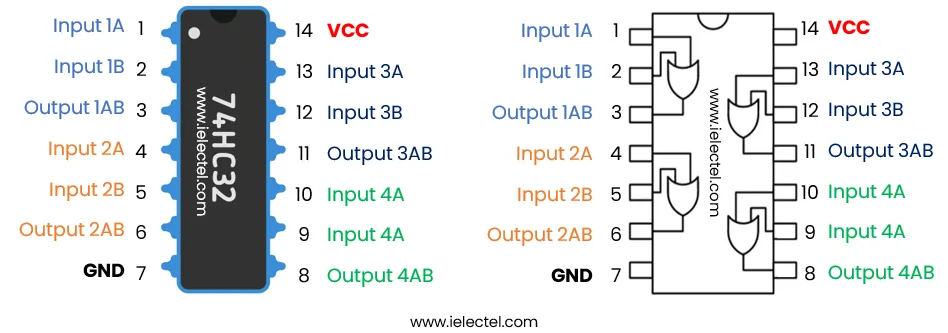

Internamente, una compuerta OR puede estar compuesta por transistores y otros elementos electrónicos. Su símbolo en los diagramas es una forma de óvalo con dos o más entradas y una salida, donde las líneas que representan las entradas convergen hacia el óvalo.
Operaciones con Compuerta Lógica OR
La compuerta OR es una puerta lógica fundamental que realiza la operación lógica OR. La operación OR tiene las siguientes características y operaciones asociadas:
- Operación Lógica OR (Suma Lógica):
- La operación OR devuelve un resultado verdadero (1) si al menos uno de los operandos es verdadero. Si ambos operandos son falsos, el resultado es falso (0).
- Expresión Lógica: A OR B
- Expresión Booleana: x = A + B, en esta expresión el signo + no indica la suma ordinaria; indica la operación OR.
- Tabla de Verdad:

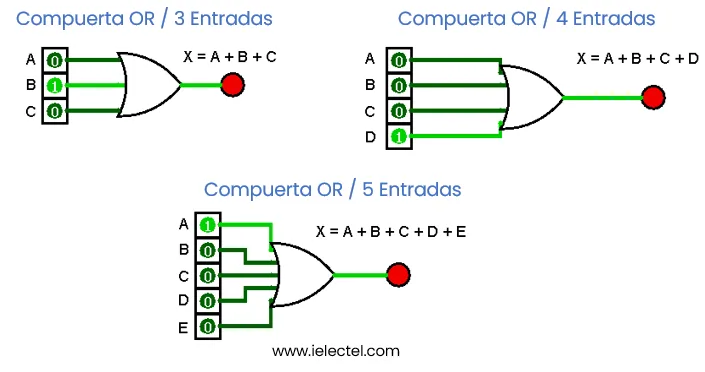

Compuerta OR de Múltiples Entradas
Las compuertas OR con varias entradas son extensiones de la compuerta OR básica, que tiene dos entradas. La compuerta OR de múltiples entradas realiza la operación lógica OR para más de dos entradas. Aquí te explico cómo funcionan y cómo se expresan:
- Funcionamiento:
- Una compuerta OR con n entradas devuelve un resultado verdadero (1) si al menos una de las n entradas es verdadera. Si todas las entradas son falsas, el resultado es falso (0).
- Expresión Lógica:
- La expresión lógica para una compuerta OR de n entradas es A1 OR A2 OR … OR An , donde A1,A2,…,An son las entradas.
- Símbolo:
- El símbolo de una compuerta OR de n entradas se representa con un óvalo con n entradas, y la salida se encuentra en la parte inferior del símbolo.
Ejemplo Práctico
En circuitos digitales, la compuerta OR es esencial. Considera dos señales digitales A y B que representan el estado de dos interruptores. La salida de una compuerta OR conectada a estas señales será «1» si A o B (o ambos) son «1», y «0» si ambos son «0».
Ventajas y Aplicaciones
- Simplificación de Diseños: La compuerta OR permite simplificar el diseño de circuitos, ya que solo requiere que al menos una entrada sea verdadera para activar la salida.
- Condiciones de Activación: Útil en situaciones donde queremos que una acción ocurra cuando al menos una de varias condiciones se cumple.
- Sumador Binario: En aritmética digital, la compuerta OR se utiliza en la construcción de sumadores binarios.
Consejos Prácticos para Diseñar con Compuertas OR
- Comprende tus Necesidades: Antes de integrar una compuerta OR, comprende claramente las condiciones bajo las cuales deseas que la salida sea activada.
- Verifica las Especificaciones: Asegúrate de conocer las características específicas de la compuerta OR que estás utilizando, como su tolerancia de voltaje y velocidad de conmutación.
- Integración con Otras Puertas Lógicas: La compuerta OR es a menudo utilizada en conjunto con otras puertas lógicas para lograr funciones más complejas.
Integrados OR Disponibles en el Mercado
| IC 7432 Cuatro compuertas OR de dos entradas cada una | IC 4071 Cuatro compuertas OR de dos entradas cada una | IC 4075 Tres compuertas OR de tres entradas cada una | IC 4072 Dos compuertas OR de cuatro entradas cada una |
| IC 4001 Cuatro compuertas NOR de dos entradas cada una (puedes obtener una compuerta OR al invertir las entradas de una compuerta NOR) | IC 74LS32 Cuatro compuertas OR de dos entradas cada una, pertenece a la familia TTL (Transistor-Transistor Logic) | IC 74HC32 Cuatro compuertas OR de dos entradas cada una, pertenece a la familia CMOS (Complementary Metal-Oxide-Semiconductor) | IC CD4071 Cuatro compuertas OR de dos entradas cada una |
Conclusión
En resumen, la compuerta OR es un componente fundamental en la caja de herramientas de un ingeniero electrónico. Su capacidad para tomar decisiones lógicas basadas en múltiples entradas la hace invaluable en una variedad de aplicaciones. Al entender sus conceptos básicos y aplicaciones prácticas, puedes potenciar tu habilidad para diseñar circuitos electrónicos eficientes y efectivos. ¡Experimenta con la compuerta OR y descubre el mundo de posibilidades que puede abrir en tus proyectos!
