Compuerta Lógica NOT 👨🏾💻
La electrónica se viste de misterio con la compuerta NOT, un componente fundamental que desafía la lógica convencional. En este post, exploraremos a fondo esta compuerta, desglosando su función, estructura, aplicaciones y brindando ejemplos prácticos que iluminarán su papel esencial en el mundo de la electrónica.
¿Qué es una Compuerta Lógica NOT?
La compuerta NOT, también conocida como inversor, es un componente lógico que realiza una operación muy simple pero crucial: invierte el estado lógico de su entrada. Si la entrada es baja (0), la compuerta NOT la transforma en alta (1), y viceversa.
¿Cómo es una Compuerta Lógica NOT?

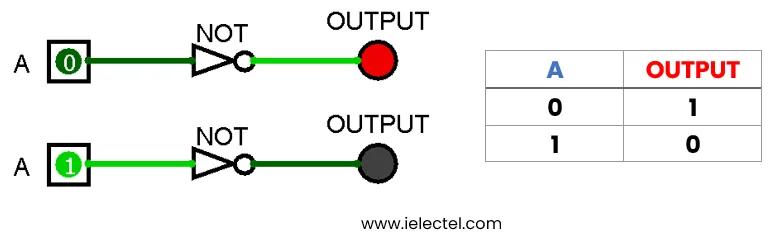

Internamente, una compuerta NOT puede estar compuesta por transistores y otros elementos electrónicos. Su símbolo en los diagramas es una forma de triángulo apuntando hacia la derecha con un círculo en su punta. La entrada se conecta al extremo izquierdo del triángulo, y la salida se obtiene del extremo derecho del triángulo.
Operaciones con Compuerta Lógica NOT
La compuerta NOT es un componente básico en electrónica digital y realiza operaciones lógicas fundamentales utiliza una sola entrada. A continuación, se describen las operaciones básicas de la compuerta AND:
- Operación Lógica NOT (Inversión Lógica):
- La compuerta AND puede considerarse como una «inversión lógica».
- Si asignamos valores booleanos (1 o 0) a la entrada, el resultado de la compuerta NOT será el inverso, es decir si en la entrada ingresas 0 la salida será 1 y viceversa.
- Expresión Lógica: NOT A
- Expresión Booleana: X = A’ el símbolo primo (‘) indica el inverso de A.

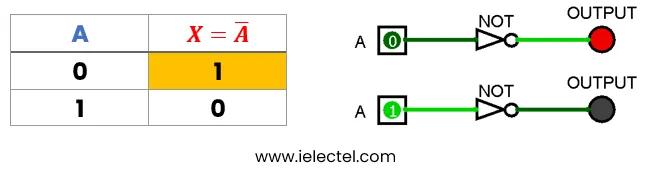

- Tabla de verdad:
Ejemplo Práctico
Un ejemplo práctico sería utilizarla para encender una luz cuando un interruptor está apagado, y viceversa. Si el interruptor está encendido (1), la salida de la compuerta NOT será apagar la luz (0).
Ventajas y Aplicaciones
- Inversión Lógica Precisa:
- Ventaja: La compuerta NOT realiza una inversión lógica precisa, convirtiendo un estado lógico alto en bajo y viceversa.
- Aplicación: Utilizada para cambiar el estado de una señal o controlar dispositivos inversamente, como interruptores de luz.
- Simplicidad en Diseño:
- Ventaja: La simplicidad de su función facilita la implementación en circuitos digitales.
- Aplicación: Integrada en circuitos de memoria y procesadores para crear lógica negativa de manera eficiente.
- Versatilidad en Combinación con Otras Compuertas:
- Ventaja: Se combina fácilmente con otras compuertas para crear funciones lógicas más complejas.
- Aplicación: Forma parte integral en el diseño de circuitos digitales al combinarse con compuertas AND, OR o XOR.
Consejos Prácticos para Diseñar con Compuertas NOT
- Combinación con Otras Compuertas: Utiliza la compuerta NOT en combinación con compuertas AND o OR para lograr funciones lógicas más complejas.
- Documentación Clara: Etiqueta claramente las entradas y salidas de las compuertas NOT en tu esquemático para facilitar la comprensión y el mantenimiento.
- Control de Señales: Emplea la compuerta NOT para controlar señales, invertir estados y personalizar la lógica de tus proyectos.
Integrados NOT
| 74LS04: Descripción: Circuito integrado TTL que contiene seis compuertas NOT de un solo canal cada una. Ideal para aplicaciones donde se requiere inversión lógica. | 74HC04: Descripción: Integrado CMOS con seis compuertas NOT de un solo canal. Ofrece un alto rendimiento y baja disipación de energía. | CD4069: Descripción: Circuito integrado CMOS hex inverter (compuerta NOT). Excelente para aplicaciones que requieren inversión de señales. | SN74LS06: Descripción: Integrado TTL que incluye seis compuertas NOT de un solo canal. Compatible con la lógica TTL estándar. |
| 74F04: Descripción: Circuito integrado FAST con seis compuertas NOT de un solo canal. Proporciona alta velocidad y eficiencia en aplicaciones digitales. | MC74VHC1G04: Descripción: Integrado CMOS con una sola compuerta NOT. Diseñado para operación de alta velocidad y bajo consumo de energía. | CD4049: Descripción: Circuito integrado CMOS con seis compuertas NOT de un solo canal. Útil en el diseño de circuitos lógicos y osciladores. | SN74HCU04: Descripción: Integrado CMOS unbuffered hex inverter. Proporciona inversión lógica confiable en aplicaciones digitales y de control. |
Conclusiones
La compuerta NOT, aunque simple, desempeña un papel fundamental en la electrónica digital. Su capacidad para invertir lógicamente las señales la convierte en una herramienta indispensable en el diseño de circuitos.
