Compuerta Lógica XOR 🟢

La electrónica se nutre de la complejidad de las compuertas lógicas, y la compuerta XOR destaca como una herramienta fundamental para abordar situaciones exclusivas. Este artículo desentrañará a fondo la compuerta XOR, desde su esencia hasta aplicaciones prácticas, brindando una comprensión clara y aplicable para electrónicos de todos los niveles.

¿Qué es una Compuerta Lógica XOR?

La compuerta XOR, abreviatura de «eXclusive OR» (O Exclusivo), realiza una operación lógica que genera una salida alta (1) solo cuando el número impar de entradas es alta. Su función se asemeja a la lógica del «o bien, pero no ambos» en comparación con la compuerta OR tradicional.

compuerta lógica xor

¿Cómo es una Compuerta Lógica XOR?

Internamente, una compuerta XOR puede estar compuesta por transistores y otros elementos electrónicos. Su símbolo en los diagramas es una forma de óvalo como en la compuerta OR con la diferencia en la parte de las entradas tiene una forma de arco.

compuerta lógica xor

Operaciones con la Compuerta Lógica XOR

La compuerta XOR es un componente fundamental en lógica digital que realiza la operación lógica XOR. Esta operación posee las siguientes características y funciones asociadas:

Operación Lógica XOR (OR Exclusivo):

  • La operación XOR devuelve un resultado verdadero (1) solo cuando uno de los operandos es verdadero. Si ambos operandos son verdaderos o ambos son falsos, el resultado es falso (0).
  • Expresión Lógica: A XOR B
  • Expresión Booleana: x = A ⊕ B, donde el símbolo ⊕ representa la operación XOR.

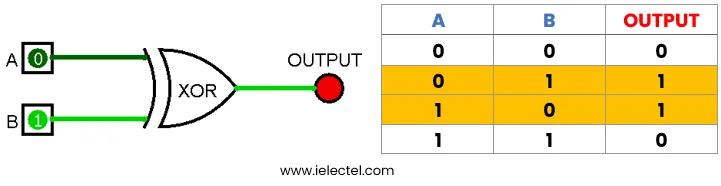

  • Tabla de Verdad:
compuerta lógica xor

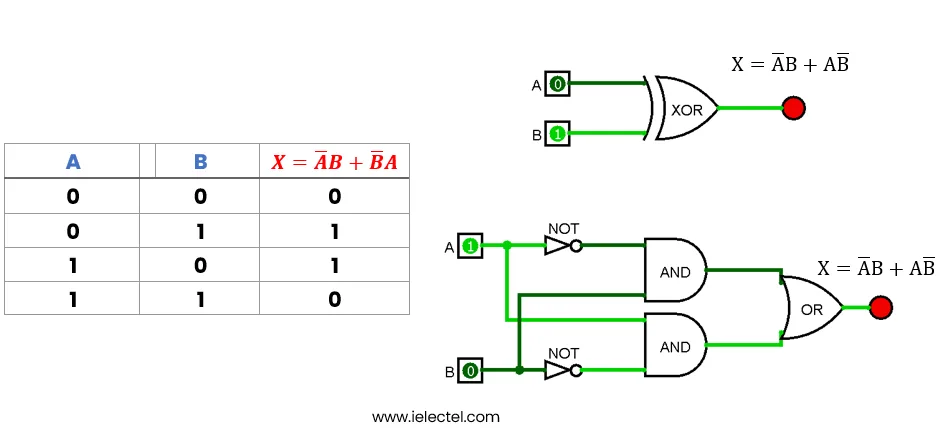

Para formar una compuerta XOR a partir de compuertas NOT, AND y OR, se conectan las entradas a compuertas AND y NOT individuales. Las salidas de estas compuertas se combinan mediante una compuerta OR. Este arreglo permite lograr la función XOR, generando una salida alta (1) solo cuando uno de los operandos es verdadero, pero no ambos.

Ejemplo Práctico

Imagina un sistema de seguridad con una compuerta XOR que controla el acceso. La puerta se abrirá solo si uno, pero no ambos, de los sensores biométricos y de tarjetas están activados.

Ventajas y Aplicaciones

  1. Detección de Cambios Binarios: La compuerta XOR es eficaz para detectar cambios en estados binarios, siendo fundamental en la verificación de paridad y en sistemas de transmisión de datos.
  2. Suma Binaria Eficiente: En la construcción de sumadores de bits, la compuerta XOR contribuye a realizar adiciones binarias de manera eficiente, siendo esencial en procesadores y circuitos aritméticos.
  3. Versatilidad en Circuitos Lógicos: La compuerta XOR proporciona versatilidad en el diseño de circuitos lógicos, ya que puede utilizarse para construir una variedad de funciones lógicas complejas.
  4. Cifrado y Desencriptado en Criptografía: La compuerta XOR se utiliza en algoritmos de cifrado y desencriptado en criptografía. En aplicaciones como la creación de claves y procesos de seguridad, la propiedad exclusiva OR de la compuerta XOR contribuye a la creación de sistemas seguros.

Diseño con Compuerta Lógica XOR: Consejos Prácticos

  1. Diseño Eficiente con Compuertas XOR:
    • Utiliza compuertas XOR para optimizar el diseño de circuitos lógicos que requieran funciones XOR. Su capacidad de realizar operaciones exclusivas OR las hace ideales para tareas específicas, como suma binaria y detección de cambios de estado.
  2. Entendimiento de la Tabla de Verdad:
    • Familiarízate con la tabla de verdad de la compuerta XOR (A XOR B) para comprender su comportamiento en diferentes combinaciones de entradas. Esto facilitará la implementación correcta en tus proyectos.
  3. Uso en Criptografía:
    • Aprovecha la propiedad exclusiva OR de la compuerta XOR en aplicaciones criptográficas. En algoritmos de cifrado y desencriptado, la compuerta XOR desempeña un papel clave en la seguridad y la generación de claves.
  4. Circuitos de Suma Binaria:
    • Emplea compuertas XOR en la construcción de circuitos de suma binaria. Su capacidad para realizar sumas sin acarreo las hace esenciales en procesadores y en la aritmética digital, optimizando la eficiencia del diseño.

Circuitos Integrados XOR

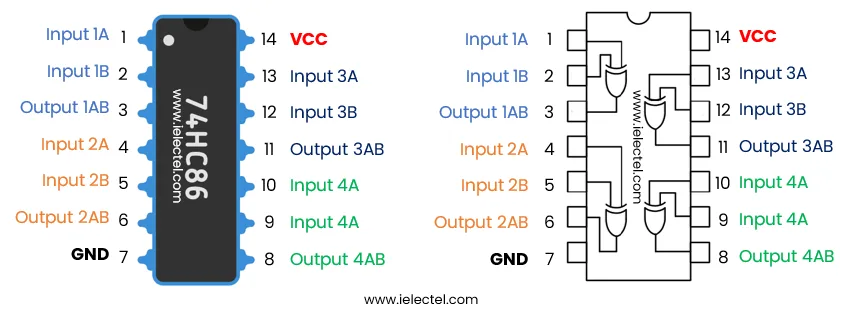

74LS86:
Descripción: Circuito integrado TTL con cuatro compuertas XOR de dos entradas cada una. Adecuado para aplicaciones digitales que requieren funciones XOR simples y confiables.
74HC86:
Descripción: Circuito integrado CMOS que contiene cuatro compuertas XOR de dos entradas. Ofrece alta velocidad y bajo consumo de energía, siendo versátil en aplicaciones lógicas.
CD4070:
Descripción: Integrado CMOS con cuatro compuertas XOR de dos entradas cada una. Ideal para diseñar circuitos lógicos eficientes en proyectos digitales.
SN74LS86:
Descripción: Circuito integrado TTL con cuatro compuertas XOR de dos entradas cada una. Destaca por su robustez y capacidad para manejar señales lógicas con precisión.
74F86:
Descripción: Circuito integrado FAST que contiene cuatro compuertas XOR de dos entradas. Proporciona alta velocidad en operaciones lógicas avanzadas.
MC74VHC86:
Descripción: Integrado CMOS con cuatro compuertas XOR de dos entradas. Diseñado para ofrecer un rendimiento de alta velocidad y bajo consumo de energía.
CD4070B:
Descripción: Circuito integrado CMOS con dos compuertas XOR de cuatro entradas cada una. Apto para proyectos que requieran operaciones XOR más complejas.
SN74HC86:
Descripción: Integrado CMOS con cuatro compuertas XOR de dos entradas cada una. Compatible con la familia HC, ofrece un equilibrio entre velocidad y consumo de energía en aplicaciones digitales.

Conclusiones

En conclusión, la compuerta XOR, con su capacidad única para realizar operaciones exclusivas OR, se destaca como una herramienta esencial en la lógica digital. Su versatilidad en la detección de cambios binarios, la construcción de sumadores binarios eficientes y su papel clave en criptografía la posicionan como un componente fundamental en el diseño de circuitos electrónicos avanzados. La compuerta XOR no solo simplifica la implementación de funciones lógicas complejas, sino que también abre la puerta a soluciones innovadoras en una variedad de aplicaciones digitales.
