¿Cómo hacer un Decodificador BCD a 7 segmentos con CD4511 + Display Cátodo Común?

¡Bienvenidos al emocionante tutorial de electrónica! 🚀 En este proyecto, exploraremos juntos cómo construir un Decodificador BCD a 7 Segmentos con CD4511 y un display de 7 segmentos cátodo común. Perfecto para principiantes, descubriremos la conexión de componentes y su funcionamiento para crear un contador simple. ¡Prepárense para sumergirse en el mundo fascinante de la electrónica! 🌐⚡

¿Para qué sirve el CD4511?

El CD4511 es un decodificador BCD a 7 segmentos con salidas de latch. Su capacidad para convertir señales BCD en visualizaciones de 7 segmentos lo hace esencial en aplicaciones de conteo y visualización numérica. Opera con un voltaje de alimentación de 3V a 15V y una corriente máxima de 25mA.

Diagrama de Pines:

Decodificador BCD a 7 Segmentos con CD4511

En la siguiente tabla, encontrarás la descripción detallada de los pines:

Tabla de Pines
Nombre del pinNúmero del pinTipoDescripción
VCC – VDD16PoderVoltaje de alimentación (+3 a +15V)
GND – VSS8PoderTierra (0V)
De la (a – f)9-15SalidaSalidas para la Pantalla de 7 Segmentos
D0 – D3 (A,B,C,D)7, 1, 2, 6EntradaEntrada de datos de 4 bits
LT (Lamp Test)3EntradaCuando la entrada está en nivel lógico bajo (0), se encienden todos los segmentos del display en una prueba de funcionamiento.
BL (Blanking)4EntradaCuando la entrada está en nivel lógico bajo (0), se apagan todos los segmentos del display.
LE (Latch Enable / Strobe)5EntradaCuando la entrada está en nivel lógico alto (1) almacena el valor actual, se muestra el último dato independientemente de los cambios en las entradas BCD.

Funcionamiento Básico:

  • Convertidor BCD a 7 Segmentos: El CD4511 toma señales BCD de entrada y las convierte en señales adecuadas para un display de 7 segmentos.
  • Secuencia de Funcionamiento: La secuencia implica configurar las entradas BCD, habilitar el latch y observar cómo el CD4511 interpreta y muestra el número correspondiente. Te facilitamos la tabla de verdad del decodificador.
Decodificador BCD a 7 Segmentos con CD4511

La tabla de verdad del decodificador CD4511 es esencial para entender su funcionamiento. Aquí está la explicación clara de la tabla de verdad del CD4511:

La tabla tiene cuatro entradas (D0, D1, D2, D3), que representan un número en formato BCD (Binary-Coded Decimal), y siete salidas (a, b, c, d, e, f, g), que controlan los segmentos de un display de 7 segmentos.

  • Entradas (D0, D1, D2, D3): Representan el número en formato BCD.
  • Salidas (a, b, c, d, e, f, g): Controlan los segmentos del display.

Cada combinación única de entradas BCD (0000 a 1001) activa las salidas correspondientes para mostrar el dígito en el display de 7 segmentos. La tabla detalla qué segmentos se activan (1) o desactivan (0) para cada número BCD de entrada.

¿Qué es un Display de 7 Segmentos?

Un display de 7 segmentos es un dispositivo de visualización utilizado comúnmente para representar números decimales. Consiste en siete segmentos individuales dispuestos de manera que, al activar ciertos segmentos, se puede formar la representación numérica de los dígitos del 0 al 9.

Componentes Básicos:

  1. Segmentos (a, b, c, d, e, f, g):
    • Cada segmento representa una barra individual que, cuando se enciende, forma parte de la representación de un número.
    • La combinación adecuada de segmentos encendidos forma cada dígito numérico.
  2. Punto Decimal (dp):
    • Un octavo segmento, el punto decimal, se utiliza para mostrar decimales cuando es necesario.

Tipos de Display de 7 Segmentos:

Cátodo Común:

  • Todos los cátodos (negativos) de los LED están conectados en común, mientras que los ánodos (positivos) son controlados individualmente.

Ánodo Común:

  • Todos los ánodos (positivos) de los LED están conectados en común, mientras que los cátodos (negativos) son controlados individualmente.

Funcionamiento:

  • Para mostrar un número específico, se encienden los segmentos necesarios según la representación de ese dígito.
  • La combinación de encendido y apagado de los segmentos permite representar todos los dígitos del 0 al 9 y el punto decimal.
  • La información sobre qué segmentos activar se envía al display a través de un controlador, como el CD4511, que simplifica la conexión y control del display de 7 segmentos.

Materiales Necesarios:

Circuito Integrado CD4511 (Decodificador de 7 Segmentos).
Display de 7 Segmentos de Cátodo Común.
Fuente de alimentación (5 VCC).
Dip Switch 4 Posiciones.
4 Resistencias de 10 kΩ.
9 Resistencias de 300 Ω.
Cable

Conexiones Básicas:

Conectar el CD4511

  • Conecta el pin VCC del CD4511 a la fuente de alimentación.
  • Conecta el pin GND del CD4511 a tierra.
  • Conecta los pines positivos de las entradas A, B, C y D del CD4511 a interruptores con resistencias de 10 kΩ cada entrada respectivamente para seleccionar el número a mostrar.

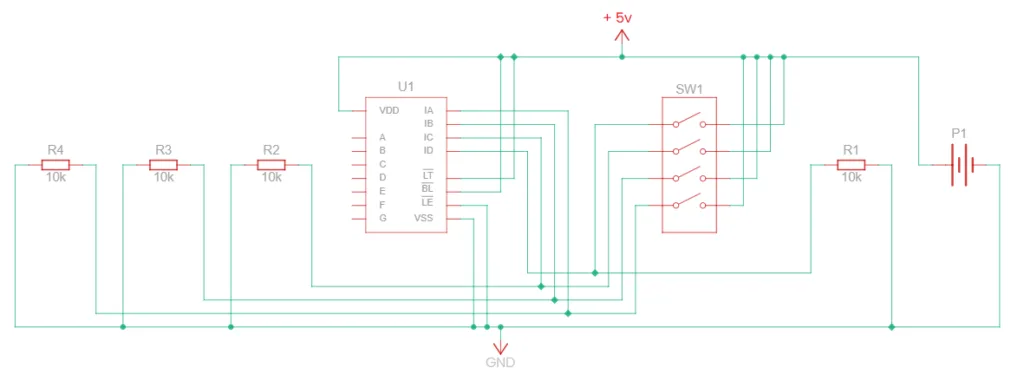

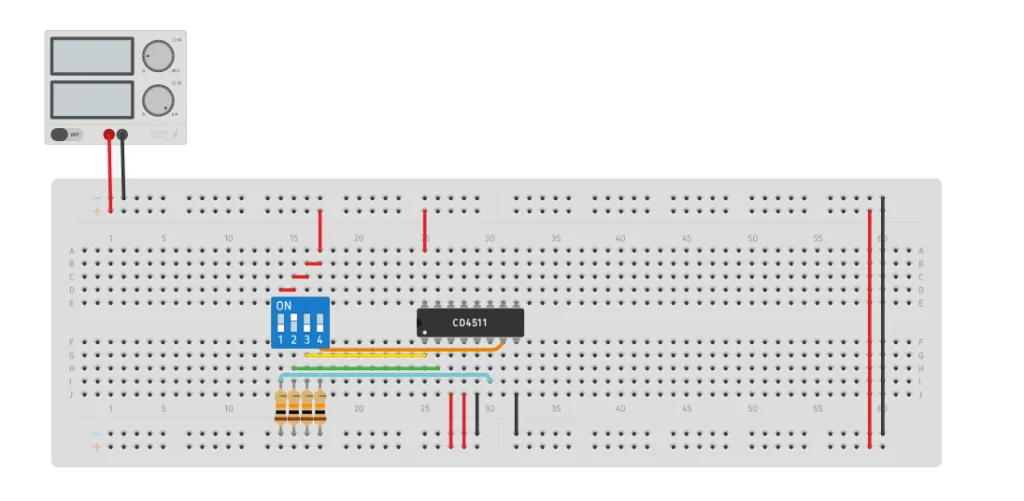

Te proporciono un esquema visual y una representación gráfica del circuito montado en un protoboard para ilustrar el proyecto.

Vista Esquemática

Vista del Circuito:

Decodificador BCD a 7 Segmentos con CD4511

Conectar el Display de 7 Segmentos

  • Conecta el cátodo común del display al negativo de la fuente de alimentación.
  • Conecta los pines de segmento (a, b, c, d, e, f, g, y dp) del display a través de resistencias a los pines correspondientes (a, b, c, d, e, f, g, y dp) del CD4511.
  • Coloca una resistencia entre cada pin de segmento del display y su respectiva salida en el CD4511. Esto limitará la corriente y protegerá el display y el CD4511.

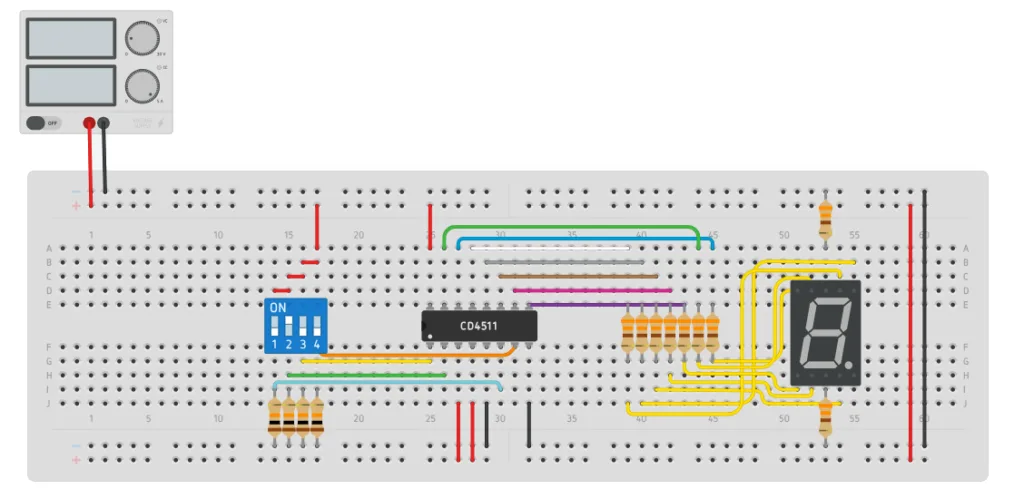

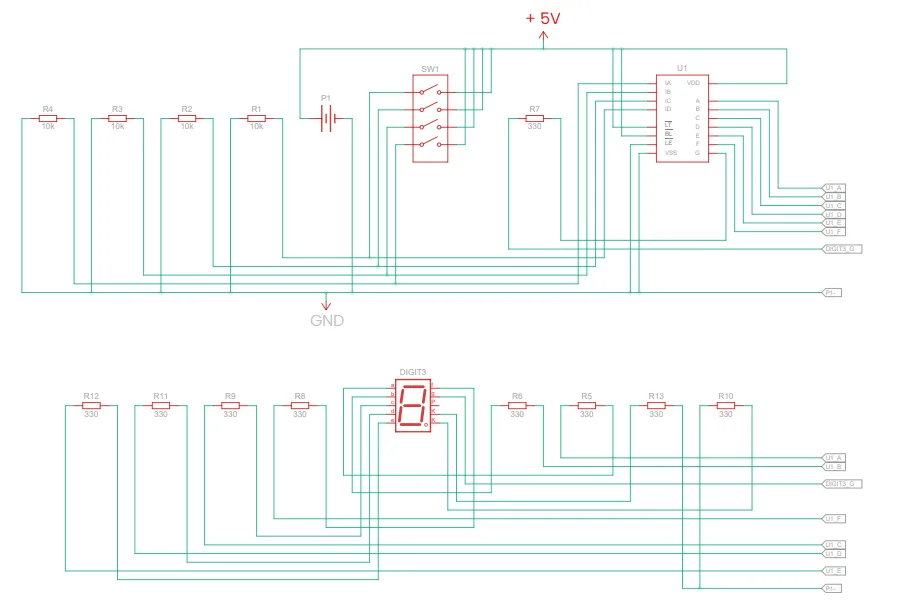

Vista Esquemática:

Vista del Circuito:

Decodificador BCD a 7 Segmentos con CD4511

Simulación

¡Te invito a explorar y utilizar este fascinante proyecto! 🚀 Utilizando Tinkercad, podrás simular y experimentar con el circuito de manera interactiva. 🛠️ ¡Anímate a construirlo y descubrir las maravillas de la electrónica! 💡 ¡La puerta al aprendizaje está abierta, manos a la obra! 🤖

Consejos

  1. Conexiones Precisas: Asegúrate de realizar conexiones precisas y seguras en el protoboard para evitar malos contactos que puedan afectar el funcionamiento del circuito.
  2. Resistencias Adecuadas: Utiliza resistencias limitadoras adecuadas para cada segmento del display. Consulta las especificaciones del datasheet para garantizar la protección del display y del CD4511.
  3. Comprende el Datasheet: Antes de comenzar, dedica tiempo a comprender el datasheet del CD4511 y las características específicas del display de 7 segmentos. Esto te proporcionará una base sólida para el diseño y la solución de problemas.

Precauciones

  1. Polaridad de Conexiones: Presta especial atención a la polaridad de las conexiones. Errores en la polaridad pueden dañar el CD4511 y el display de 7 segmentos. Verifica cuidadosamente antes de aplicar energía.
  2. Evitar Cortocircuitos: Prevé cortocircuitos asegurándote de que no haya conexiones inadvertidas entre cables o componentes. Un cortocircuito puede dañar los componentes y afectar el funcionamiento del circuito.
  3. Fuente de Alimentación Estable: Utiliza una fuente de alimentación estable y adecuada para evitar fluctuaciones que puedan afectar el rendimiento del circuito. Asegúrate de cumplir con los requisitos de voltaje del CD4511 y el display de 7 segmentos.

Recomendaciones

  1. Experimenta con Entradas BCD: Realiza experimentos variando las entradas BCD para observar cómo el display de 7 segmentos representa diferentes números. Esto te ayudará a comprender mejor el funcionamiento del CD4511.
  2. Explora Otras Aplicaciones: Una vez que hayas dominado el proyecto básico, explora otras aplicaciones del CD4511 y el display de 7 segmentos. Puedes diseñar contadores, temporizadores u otros proyectos creativos.
  3. Comparte tu Experiencia: ¡Comparte tu experiencia! Publica tus logros, desafíos superados y aprendizajes en comunidades en línea. La retroalimentación de la comunidad puede proporcionar valiosos consejos y fomentar el intercambio de conocimientos. ¡Diviértete aprendiendo y enseñando! 🚀🔧

Este proyecto es un punto de partida. A medida que te sientas más cómodo, podrás expandirlo para crear aplicaciones más avanzadas. ¡Diviértete construyendo y aprendiendo con este proyecto de electrónica!

Conclusión

  • Entendimiento del CD4511: Este proyecto proporciona una comprensión práctica y profunda del funcionamiento del CD4511 como decodificador BCD a 7 segmentos. Se destaca su papel en la simplificación del control de displays de 7 segmentos.
  • Configuración de Displays: Aprender a conectar y configurar un display de 7 segmentos es esencial. La correcta asignación de pines y el uso de resistencias limitadoras son clave para un rendimiento óptimo.
  • Versatilidad del Protoboard: El uso del protoboard permite una implementación rápida y flexible del circuito. Facilita la experimentación y la solución de problemas de manera eficiente.
  • Experimentación con Tinkercad: La simulación a través de Tinkercad es una herramienta valiosa para experimentar y probar el proyecto antes de la implementación física. Facilita el aprendizaje interactivo y la detección de posibles problemas.

Recursos Adicionales

Descargar Datasheet

Para conocer más sobre el CD4511, descarga el datasheet haciendo clic en el botón a continuación:
