Compuerta Lógica NAND 👨🏾💻
🔍 Descubre la esencia de la lógica digital con la compuerta NAND en el fascinante mundo de la electrónica. Este artículo te guiará desde sus fundamentos hasta aplicaciones ingeniosas, llevándote en un viaje educativo donde la lógica y la creatividad se entrelazan. 🛠️💡
¿Qué es una Compuerta Lógica NAND?
La compuerta NAND, derivada del término «NOT-AND», es un componente lógico fundamental. Realiza la operación lógica de negación AND, proporcionando una salida baja (0) solo cuando ambas entradas son altas (1).
¿Cómo es una Compuerta Lógica NAND?
Internamente, una compuerta NAND puede estar compuesta por transistores y otros elementos electrónicos. Su símbolo en los diagramas combina un AND convencional seguido por un pequeño círculo en su salida, denotando la negación.
Operaciones con Compuerta Lógica NAND
La compuerta NAND es un componente básico en electrónica digital y realiza operaciones lógicas fundamentales utilizando dos o más entradas. A continuación, se describen las operaciones básicas de la compuerta NAND:
- Operación Lógica NAND (Inversor Lógico de la compuerta AND):
- La compuerta NAND puede considerarse como una «inversor lógico de la compuerta AND.
- Si asignamos valores booleanos (1 o 0) a las entradas, el resultado de la compuerta NOR será 0 solo cuando todas las entradas sean 1.
- Expresión Booleana:
- Tabla de verdad:
Obtener una compuerta NAND a partir de una compuerta AND y una compuerta NOT implica conectar la salida de la compuerta AND a la entrada de la compuerta NOT. La lógica de negación de la compuerta NOT complementa la salida de la compuerta AND, creando así la función NAND deseada en un arreglo simple.
Compuerta NAND de Múltiples Entradas
Las compuertas NOR con varias entradas son extensiones de la compuerta NOR básica, que tiene dos entradas. La compuerta NOR de múltiples entradas realiza la operación lógica NOR para más de dos entradas. Aquí te explico cómo funcionan y cómo se expresan:
- Funcionamiento:
- Una compuerta NAND con n entradas devuelve un resultado falso (0) cuando todas las n entradas son verdaderas (1). Caso contrario, el resultado es verdadero (1).
- Expresión Lógica:
- La expresión lógica para una compuerta NOR de n entradas es A1 NANDR A2 NAND … NAND An , donde A1,A2,…,An son las entradas.
- Símbolo:
- El símbolo de una compuerta NOR de n entradas se representa una forma que combina un AND convencional seguido por un pequeño círculo en su salida, denotando la negación.
Ejemplo Práctico

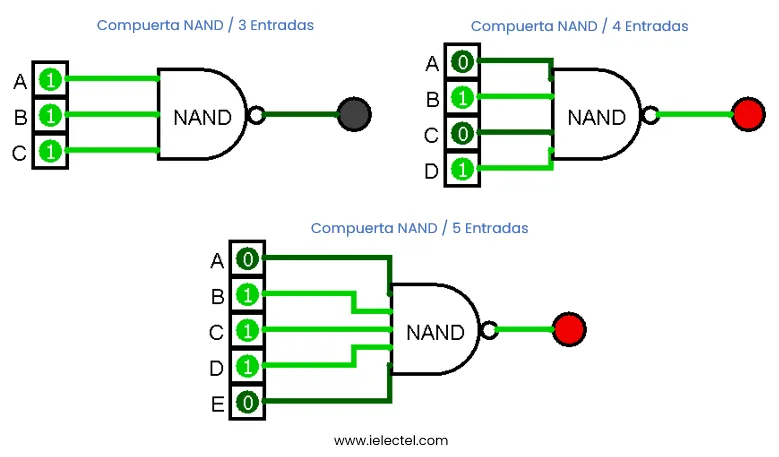

Imagina un sistema de control de luces en el que varias compuertas NAND están conectadas para activar la luz solo cuando todas las condiciones, como la hora del día y la detección de movimiento, se cumplen simultáneamente.
– 2 Entradas
– 3 Entradas
– 4 Entradas
Ventajas y Aplicaciones
- Versatilidad de Diseño: La compuerta NAND es versátil y puede utilizarse para construir casi cualquier otra compuerta lógica. Su capacidad de universalidad simplifica y optimiza el diseño de circuitos.
- Memoria Flash y Circuitos de Contadores: En la práctica, la compuerta NAND es fundamental en la construcción de memorias flash y en la implementación de circuitos de contadores. Su papel va más allá de la simple lógica.
Consejos Prácticos para Diseñar con Compuertas NAND
- Implementación Eficiente:
- Utiliza puertas NAND para implementar funciones lógicas complejas de manera eficiente, reduciendo la cantidad de componentes en tu diseño.
- Optimización de Circuitos:
- Aprovecha la capacidad de la puerta NAND para simplificar y optimizar circuitos, mejorando la eficiencia y reduciendo el consumo de energía.
Circuitos Integrados NAND

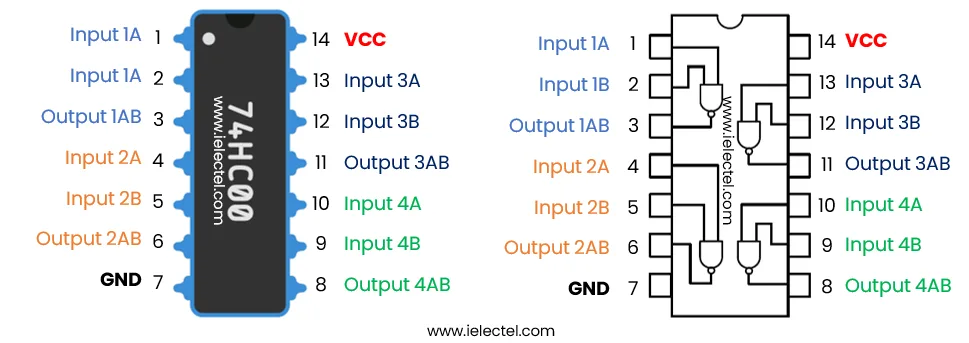

| 74LS00: Descripción: Circuito integrado TTL con cuatro compuertas NAND de dos entradas cada una. Ideal para aplicaciones donde se requiere la funcionalidad básica de la compuerta NAND. | 74HC00: Descripción: Integrado CMOS con cuatro compuertas NAND de dos entradas. Ofrece alta velocidad y baja disipación de energía para aplicaciones digitales eficientes. | CD4011: Descripción: Circuito integrado CMOS que incluye cuatro compuertas NAND de dos entradas cada una. Confiabilidad y versatilidad en el diseño de circuitos lógicos. | SN74LS10: Descripción: Integrado TTL con tres compuertas NAND de tres entradas cada una. Adecuado para operaciones lógicas más complejas en proyectos electrónicos. |
| 74F00: Descripción: Circuito integrado FAST que contiene cuatro compuertas NAND de dos entradas cada una. Proporciona alta velocidad en aplicaciones digitales avanzadas. | MC74VHC00: Descripción: Integrado CMOS con cuatro compuertas NAND de dos entradas. Diseñado para operación de alta velocidad y bajo consumo de energía. | CD4012: Descripción: Circuito integrado CMOS con dos compuertas NAND de cuatro entradas cada una. Útil en aplicaciones que requieren lógica NAND con múltiples entradas. | SN74HC10: Descripción: Integrado CMOS con tres compuertas NAND de tres entradas cada una. Compatible con la lógica HC y adecuado para diversas aplicaciones en electrónica digital. |
Conclusión
Las compuertas NAND son fundamentales en la lógica digital, destacando por su versatilidad al combinar operaciones AND y NOT. Su capacidad para optimizar diseños y construir diversas funciones las hace indispensables en una amplia variedad de aplicaciones electrónicas.
